スピーカーシステム

ＡＥＴＡ−ＳＰ３　バスレフ・キャビティ

ＤＩＡＴＯＮＥのＤＳ８０００に対抗すべく設計したスピーカー
ＪＢＬのウーハーが、歯切れ良い低音を奏でる

　ＳＰ２と同じく、３８口径の大型ウーハーを搭載したモデル。しかし、ＳＰ２とは対照的に出来るだけ小さな箱で深みのある低音を出そうと設計をこらした物。

　ウーハーはＪＢＬの２２３５Ｈを使用。出力音圧９３デシベルと、３８口径のわりには能率が低めであるが、２０ｈｚもの低音域からの再生が可能のユニットで、ハイ・コンプライアンスの部類に属する物であろう。

　スピーカー内部は、ウーハー部とミッドレンジ部の２つに分かれている。普通、ミッドレンジのスピーカーには、バック・キャビティと呼ばれるウーハーから繰り出される背圧を避けるための小さな箱状のカバーを背面に被せるのであるが、このスピーカーでは、それだけにとどまらずスピーカーの中にスピーカーを作り込むような形をとる。わざわざこのような形式をとったのは、大口径のスピーカーは、音を小さくするとその構造状低音がでにくくなる。そこで、なるべく低い音域までカバーしている小口径のミッドレンジを使用し、ミッドレンジ用のもう一つのバスレフの箱を作ることにより、小音量での低音の出にくさをカバーしようと言うものである。これが、バスレフ・キャビティと銘々したゆえんである。よってミッドレンジには、３ウェイシステムにつきもののバンドパス・フィルタを搭載していない。

　あと、音響に対する工夫として、パイプダクトを自由に取り外して、任意の長さに切断したパイプを取り付けられるようにした。ＤＳ８ＯＯＯは、クロスオーバーを可変できるネットワークボックスを搭載しているが、作者は、それを作るだけの予算がないためこのような工夫を取り入れた。このことによって、長さの違うパイプダクトを取り付けることにより、低音の再生範囲をユーザーがコントロールできるようになった。

　音の方は、歯切れの良い低音と透き通った高音が魅力的に感じられる。ＪＢＬのユニットは昔からジャズ向きと言われているが、あながち噂だけの事ではないようだ。クラシック好きの作者には、ゆったりとした低音が好きなのであるので、今度フォステクスのＦＷ４０５をためしてみようかと思う。ツィーターには、フォステクスのリーフ・ツィータＦＴ７ＲＰを用いた。これは、振動板にプラスチックフィルムを用いたもので、４５Ｋｈｚもの周波まで再生することができるため、チェンバロのような繊細な高音の鳴りも奇麗に表現することができる。
　
　問題として、ミッドレンジに用いたユニットが良くなかった。このテクニクスＥＡＳ−１６Ｆ２０は、帯域が３５ｈｚ〜２０Ｋｈｚと非常に広いのであるが、いかんせん自己主張が強く、このユニットの音だけ鳴り響いてしまうのでアッテネータでかなり絞らなければならない。これは、ユニットの選定を間違えたと言わざるおえない。今まで使用したユニットの中で、ミッドレンジには、フォステクスのＦＸシリーズが一番好適であった。このユニットを使いたいのであるが、１６口径のユニットは、このシリーズに無いのである。フォステクスさんにぜひＦＸシリーズの１６ｃｍバージョンを作っていただきたいと思う。

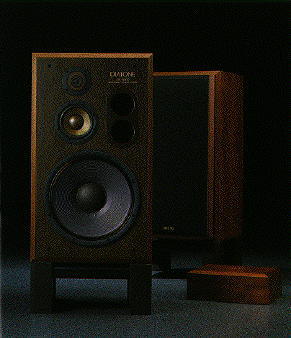

作者が参考にしたＤＩＡＴＯＮＥ　ＤＳ８０００
